OR-12
打造零加工新基準！
適用加工
- 精密零件
- 精密螺帽
- 手錶零件
- 手工具
特性
- 45˚斜床式，除了提供刀塔的穩固支撐，且除屑更方便。
- Ø42 mm 棒材加工能力。
- 4500 rpm 標準主軸轉速。
- X,Z軸快速進給30米/分。
- 融合刀塔與櫛式刀座於一機。
- 床身採用高級米翰納鑄鐵製成，經壓力消除，無變形之慮。材質穩定，吸振能力優確保機械之長期精度。
- X,Z軸配置精密線軌。
- 腳路開關控制夾頭開關。
- 自動注油器提供X,Z軸之自動潤滑。
- 可選擇發那科、三菱或新代CNC控制器。
- 高性能油壓系統，低發熱量。

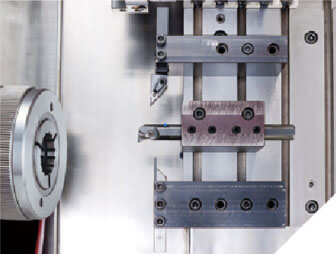

櫛式刀座
- 櫛式刀座可安裝6支刀具。
- 櫛式刀座可使用20x20 mm方形刀柄與Ø25 mm鏜刀座。

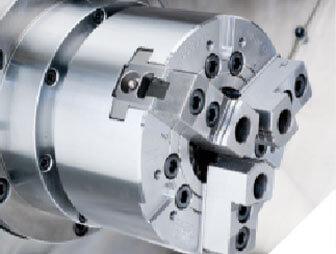

6"油壓夾頭
- 6"台製油壓夾頭為選購配備。
- 日製油壓夾頭為選購配備。
- 油壓夾頭採用腳踏開關控制。

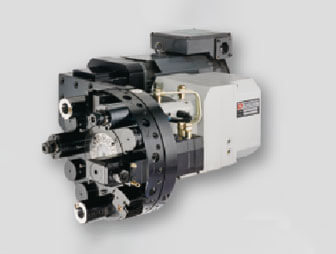

a.動力刀塔
- 刀具數12刀。
- 換刀快速，動作順暢。

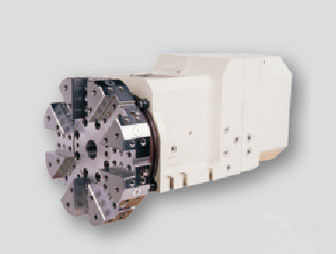

b.伺服刀塔
- 刀具數8或10刀。
- 換刀快速，定位精準。

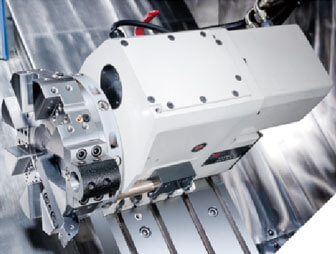

8 / 10 / 12位油壓刀塔
- 油壓刀塔可使用20x20 mm方形刀柄，與 Ø25 mm刀座。
- 換刀快速，可於0.8秒換刀完成。
機械規格
| 工作範圍 | ||
|---|---|---|
| 床身最大旋徑 | Ø330 | |
| 鞍面旋徑 | 櫛式 Ø136 | 刀塔 Ø135 |
| 標準加工直徑X長度 | 櫛式 Ø135x200 | 刀塔 Ø128x200 |
| 床身 | ||
| 床身與水平傾斜 | 45˚ | |
| 最大行程 X軸 | 櫛式 230 | 刀培 150 |
| 最大行程 Z軸 | 櫛式 230 | 刀培 150 |
| 伺服馬達 | X軸 1.4 kw / Z軸 1.4 kw | |
| 快速進給率 | X軸 30 m/min / Z軸 30 m/min | |
| 主軸 | ||
| 主軸前端軸承孔徑 | Ø90 | |
| 主軸孔徑 / 拉桿孔徑 | Ø56 / Ø45 | |
| 主軸鼻端型式 | A2-5 | |
| 主軸内孔錐度 | MT-6 (1/20) | |
| 主軸馬達 | 5.5 / 7.5 kw | |
| 主軸轉速 | 45-4500 rpm (標準Std.) / 60-6000 rpm (特殊Opt.) | |
| 夾頭尺吋 | Ø42 | |
| 刀塔 | ||
| 型式 | 櫛式刀座 | 刀塔 |
| 刀具數 | 6支刀 | 8-12支刀 |
| 四方刀具柄規格 | 20x20 mm | 20x20 mm |
| 銳刀座 | Ø25 | Ø25 |
| 徑向刀座 | 20x20 mm | 一 |
| 軸向刀座 | 20x20 mm | 一 |
| 雙刀座 | 20x20 mm | 一 |
| 驅動馬達 | ||
| 刀具選擇馬達 | 一 | 1/4 HP |
| 冷却裝置馬達 | 1/4 HP | |
| 油壓馬達 | 1 HP | |
| 排屑機馬達 | 1/4 HP | |
| 控制器 | ||
| 發那科 | Mitsubishi | Syntec |
| 一般規格 | ||
| 地面至主軸中心高 | 900 | |
| 床身面至主軸中心高 | 255 | |
| 外型尺寸 (長x寬x高) | 2120x1340x1550 | |
| 淨重 | 2000 kg | |
| 總重 | 2350 kg | |
*規格如有變更，恕不另行通知。
標準配備
- 主軸轉速：4500 rpm
- 主軸馬達：5.5 / 7.5 kw
- 櫛式刀座 (20x20 mm)
- 基礎調整螺絲及墊片
- 油脂潤滑系統
- 控制器 (三菱 M70P)
- 工具包 1組
- 工作燈
- 工作指示燈
- 筒型彈性夾頭
- 內徑刀座 (20x20 mm)
- 工件收集器
選購配備
- 6"油壓夾頭
- 主軸轉速：6000 rpm
- 油壓式刀塔8-12支刀
- 切屑輸送機 (含集屑車)
- 送料機
- 送料機電控介面
- 油霧收集器
- 穩壓器
- 動力刀塔12支刀
- 伺服刀塔8-12支刀
- 軟爪1組 、硬爪1組
- 自動門
- 外接頭腳踏開關
- 啟動及急停外接開關
